一、產品概述

保定焯輝電氣設備制造有限公司生產的KYN28A-12戶內鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜），系三相交流50Hz、額定電壓12kV及以下單母線及單母線分段系統的戶內成套配電裝置，是我公司自主開發的新一代中置移開式真空開關柜，開關柜柜體結構吸取國外同類先進產品的優點，解決了目前許多同類產品絕緣配合不合理的問題，既可配用ABB公司生產的VD4、VM1真空斷路器，又可配用國內優良的VS1（ZN63A）等真空斷路器，開關柜具有“五防”功能，即防止誤分、合斷路器；防止帶負荷分、合隔離開關；防止帶電掛（合）接地線（接地開關）；防止帶接地線（接地開關）合斷路器；防止誤入帶電間隔。

本產品符合：GB/T3906《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404-2018《3.6kV～40.5kV交流金屬封閉開關設備和控制設備》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準。

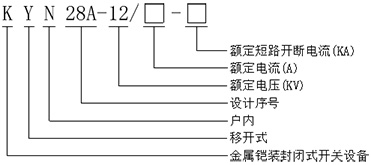

二、產品型號及含義

三、正常使用條件

1.環境溫度：高溫+40℃，低溫度-15℃；

2.相對濕度：日平均≤95%RH，日平均水蒸汽壓力不超過2.2kPa；

月平均≤90%RH，月平均水蒸汽壓力不超過1.8kPa；

3.海拔高度：≤1000m；

4.地震烈度：不超過8度；

5.周圍空氣沒有明顯受到可燃性氣體、塵埃、煙、腐蝕性蒸汽或鹽霧等的污染。

6.無經常性的劇烈振動場所；

注：超出GB3906規定的正常條件下使用時，請與本公司溝通協商。

四、產品特點

1．設備外殼防護等級可達IP4X，可有效防止人體和外界固體接近帶電體，保證設備可靠運行；

2．采用簡單有效的機械聯鎖，可靠、靈活，完全達到五防要求；

3．電纜室空間充裕，可連接多根電纜，安裝維修方便；

4．手車互換性好，更換斷路器非常方便。

5．本產品的主開關可配置ABB 公司生產的VD4 型真空熔斷器，C3系列固定式負荷開關，同時也可配置多種國產系列真空熔斷器(如VS1、VH1、VK、ZN28)以取代國外同類產品。

6．無論的選用何種熔斷器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm，其斷路器均具有長壽命，高參數，少維護，體積小的獨特優點，KYN28-12鎧裝中置式金屬封閉開關設備適用于3.6～12kV三相交流50Hz電網，作為接受和分配電能，并對電路實行控制，監制和保護之用?？捎糜趩文妇€，單母線分段系統或雙母線系統，并且具有完善，可靠的防誤操作功能。

五、技術參數

注：3150A及以上斷路器室采用強制風冷；

電流互感器的熱穩定和動穩定電流與變比有關，訂貨時作具體確認。

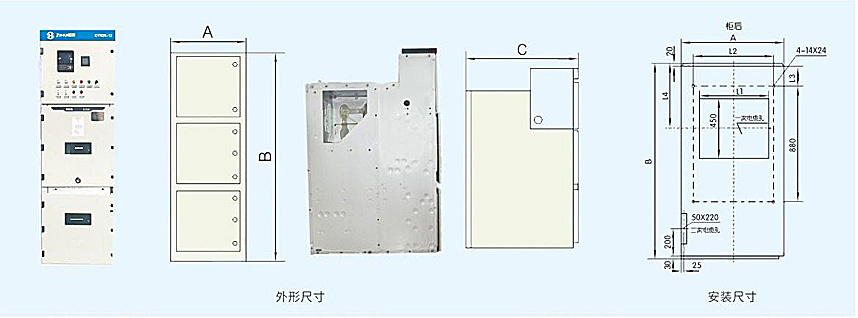

六、外形尺寸與重量

注：*：此尺寸僅配VD4等斷路器，相間距為150mm可選用

**：此尺寸用于斷路器相間距為275mm可選用

***：額定電流為2000A及以上架空方案時，柜體深度為1860mm

額定電流為1600A及以上架空方案時，柜體深度為1710mm

七、結構圖

柜體采用2mm厚敷鋁鋅板經數控設備加工，并采用符合折邊工藝，柜體為組裝結構，采用高強度拉螺母和螺栓連接而成，保證了尺寸的統一性和較高的機械強度。

柜內分為5個獨立的小室，即母線室、手車室、電纜室、儀表室及小母線室。各小室功能單元相互獨立，并可靠接地。

柜體內部母線室、手車室、電纜室，分別設有壓力釋放通道，當開關柜內部出現電弧故障時，伴隨電弧的出現，開關柜內部氣壓迅速升高，柜體頂部的壓力釋放金屬板將被迅速打開，釋放柜體內的壓力和排放氣體，前后柜門裝設有特殊密封圈，防止熾熱氣體和微粒的噴出，有效的保證了現場人員。

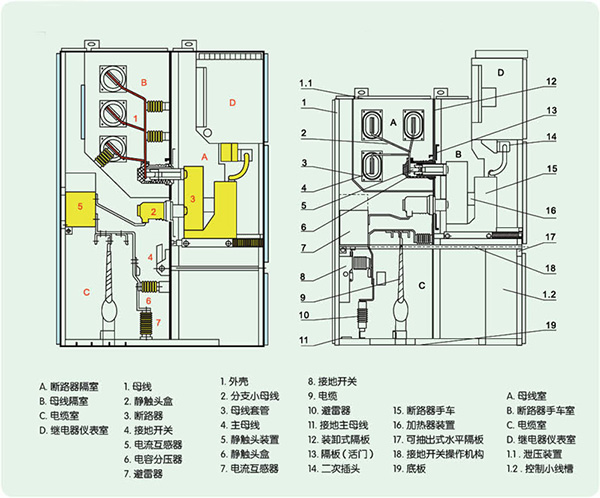

開關設備結構示意圖

八、開關設備安裝后的檢查

當開關設備安裝就位后，清除柜內設備上的灰塵雜物，然后檢查全部緊固螺栓有無松動，接線有無脫落；將斷路器在柜中推進、推出，并進行分合閘動作觀察有無異常，將儀表的指針調整到零位，根據線路圖檢查二次接線是否正確，對繼電器進行調整，檢查聯鎖是否有效。

九、使用與維護

開關柜在運行中，操作人員除應遵守有關規程外，還應注意以下問題:

雖然開關柜設計時已考慮了確保開關柜各部分操作程序正確的聯鎖裝置，但操作維護人員在對開關柜各部分的投入和退出時，仍應嚴格按照制造廠提供的操作程序和技術文件的要求進行，不應按照自己的想法隨意操作，更不能在操作受到阻礙時，不加分析強行操作，否則，容易造成設備損壞，甚至引起事故。

①無接地開關的斷路器柜的操作

a.將斷路器可移開部件裝入柜體：斷路器準備推入開關柜之前，應認真檢查斷路器是否完好，有無漏裝部件，有無工具等雜物放在機構箱內，確認無問題后將斷路器裝在轉動車上并鎖定好，將轉運車推到柜前，把斷路器升到合適位置,將轉運車前部定位鎖板插入柜體中隔板插口并將轉運車與柜體鎖定之后，打開斷路器的鎖定鉤，將斷路器平穩推入柜體內同時鎖定。當確認已將斷路器與柜體鎖定好之后，解除轉運車與柜體的鎖定，將轉運車推開。

b.斷路器在柜內操作：斷路器在從轉運車裝入柜體后,即處于柜內斷開位置，若想將斷路器投入運行，首先使斷路器處于試驗位置，應將輔助回路插頭插好，若通電則儀表室面板上試驗位置指示燈亮，此時可在主回路未接通的情況下對斷路器進行電氣操作試驗，若想繼續進行操作，首先必須把所有柜門關好，用鑰匙插入門鎖孔把門鎖好，并確認斷路器處于分閘狀態。此時可將手車操作搖把插入中面板上操作孔內，順時針轉動搖把,直到搖把明顯受阻并聽到清脆的輔助開關切換聲，同時儀表室面板上工作位置指示燈亮，然后取下?lián)u把。此時，主回路接通斷路器處于工作位置，可通過控制回路對其進行合、分操作。若準備將斷路器從工作位置退出，首先應確認斷路器已處于分閘狀態，插入手車操作搖把，逆時針轉動直到搖把受阻并聽到清脆輔助開關切換聲，斷路器便回到試驗位置，此時,主回路已經完全斷開金屬活門關閉。

c.從柜中取出斷路器：若準備從柜內取出斷路器,首先應確定斷路器已處于試驗位置，然后解除輔助回路插頭并將插頭扣鎖在手車架上，此時將轉運車推到柜前(與把斷路器裝入柜內時間相同)，然后將手車解鎖并向外拉出，當手車完全進入轉運車并確認轉運車鎖定，解除轉運車與柜體的鎖定，把轉運車向后拉出適當距離后輕輕放下停穩。如斷路器要用轉運車運輸較長距離時，在推動轉動斷路器過程中要格外小心，以避免運輸過程中發生意外事故。

d.斷路器在柜內的分、合閘狀態確認：斷路器的分合閘狀態可由斷路器的手車面板上分，合閘指示牌及儀表室面板上分合閘指示燈兩面判定。若透過柜體中面板觀察玻璃窗看到手車面板上綠色的分閘指示牌，則判定斷路器處于分閘狀態，此時如果輔助回路插頭接通電，則儀表室面板上分閘指示燈亮。

②有接地開關的斷路柜的操作

將斷路器手車推入柜內合從柜內退出手車的程序，與無接地開關的斷路柜的操作程序完全相同。僅當手車在柜內操作過程中和操作接地開關過程中要注意如下：

a.手車柜內操作

b.當準備將手車推入工作位置時，除了要遵守①中b的各項要求外，還應確認接地開是否處于分閘狀態，否則下一步操作無法完成。

c.合、分接地開關操作

若要合接地開關，首先應確定手車已退到試驗/斷開位置，并取下推進搖把，然后按下接地開關操作孔處聯鎖彎板，插入接地開關操作手柄，順時針轉動90度，接地開關處于合閘狀態。若再逆時針轉動90度，便可將接地開關分閘。

③一般隔離柜的操作

隔離手車不具備接通合斷開負荷電流的能力，因此在帶負荷的情況下不允許推拉手車。在進行隔離手車柜內操作時，必須保證首先將與之相配合的斷路器分閘，同時斷路器分閘后其輔助觸點轉換解除與配合的隔離手車上的電氣聯鎖，只有這樣才能操作隔離車，具體操作程序同操作斷路器手車相同。

十一、一次方案圖

十二、訂貨須知

1.一次接線方案圖和一次接線方案排列圖。

2.二次回路原理圖、接線圖、端子接線圖。

3.一、二次設備清單。

4.開關柜平面布置圖和母線橋架的安裝位置。

5.備品備件和設備特殊使用條件請與本公司協商。

注：如有特殊要求，請訂貨時予以說明

由于技術不斷更新，產品規格和配置如有變化，請以實際供貨為準。
