您的位置:首頁 > 產品展示 > 成套產品
成套產品

ZH-DZ-200 端子箱

所屬分類:成套產品
瀏覽次數:1031
二維碼:

添加時間:2022-08-15
簡要說明:
端子箱是專為供電公司設計制造。 本設備為箱式結構,其外形尺寸為:2200*800*450(高*寬*深),箱門可以方便打開,便于現場維修。

端子箱是專為供電公司設計制造。 本設備為箱式結構,其外形尺寸為:2200*800*450(高*寬*深),箱門可以方便打開,便于現場維修。


裝置特點

1、功能單元之間,相對獨立,互不干擾,方便維護。

2、柜體設計時,必須考慮運行中散熱問題。有關溫升限值不得超過國家標準和各種元器件額定運行的溫度規定。

3、所有定額值、結構相同的元件,應具有互換性。

4、電源進線采用電纜方式。

5、饋線采用電纜方式。

6、連接線及接線端子:

7、連接線:端子箱:母線至各回路設備連接線的允許電流 500A,同時應能滿足動、熱穩定要求,接線端子應能滿足接入 25mm 2 的導線。

8、二次接線端子:各個端子箱二次電流、電壓接線端子要求滿足不小于 4mm 2 導線的端子(采用 OT 接線端子);其他接線端子要求不小于 1.5mm 2 導線的端子。

9、 端子箱采用厚度為 1.5mm 的不銹鋼鋼板加工而成,前后面板開啟時可供操作與維修。

10、端子箱設有帶排氣孔。端子箱應有嚴密的防水及防小動物侵入措施,驅潮器必須有獨立的電源空開并有溫濕度自動控制和手動強制投退功能。驅潮器的安裝位置應妥當,不得使箱內導線或其它元件產生過熱現象。箱門和箱體應有可靠的耐使用的連接導線。驅潮器溫濕度現場可調。

11、箱體防護等級為 IP45。參照 GB4208-93


使用條件

周圍空氣溫度

溫度: +40 ℃~-5 ℃

日溫差:≤25 K

平均溫度: +22 ℃

日照強度: 0.1 W/cm 2 (風速 0.5m/s)

海拔高度: ≤1000 m;

風速: ≤35 m/s(離地面高 10m 處持續 10min 的平均風速);

環境相對濕度(20℃時)

日平均值: ≯95 %

月平均值: ≯90 %

地震烈度: 6 度

覆冰厚度: 5 mm


技術特征

使用環境:環境溫度: -25℃--+40℃

相對濕度:45%--95%

端子箱內裝有 40 片電流端子。180 片電壓端子、每個端子可外接一根線,一個端子箱可外接 75-125 根線,其額定電壓 220V,額定電流 30A,箱體下出線,端子的防護等級 IP45。

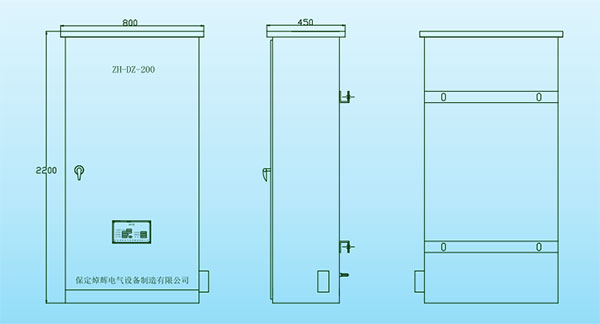

外形圖:




使用操作及維護:

用戶使用前要認真閱讀本設備的使用說明書,熟悉本設備各端子的使用及接線。

調試完畢,應保留完整的端子分配記錄,以便日后使用。

每月或定期檢查一次設備工作情況,在檢查時,應和外圍管理員協調一致,以免發生事故,對于松動的接線端子應及時處理。

故障分析及排除。

端子箱的端子接線不要用力過猛,以免把端子壓壞,發現壞的端子應及時更換。
