一、 概述

電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮埽棺儔浩鞲鱾€(gè)部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

在110kv、220kv、330kv、500kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現控制，達到節能和延長散熱器使用壽命的目的。

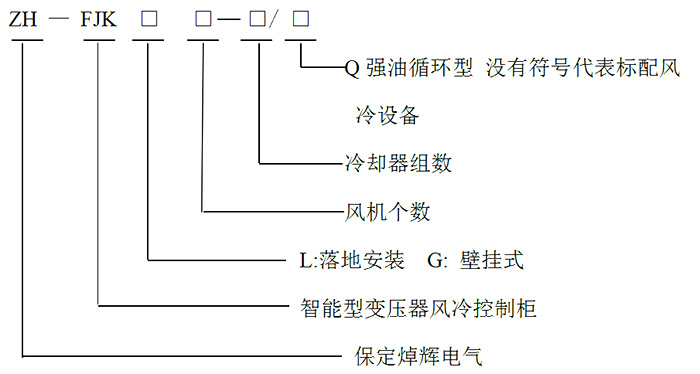

二、 型號含義

三、 技術參數

1）工作電源：三相四線交流雙路電源輸入 AC380V±15%；

直流輸入DC220V±20%或DC110V±20%；

2）耐壓強度：≥AC2500V/1min；

3）絕緣性能：≥100MΩ；

4）工作溫度：-25℃～+60℃；

5）通信接口：標準 RS485隔離串口；Modbus 通信協議；

6）進口（合資）斷路器：柜內開關元件質量穩定可靠；

7）西門子PLC抗電磁干擾性能：符合GB/T 14598 標準規定；

8）溫濕度傳感器：測溫精度：±1℃；測濕精度：±5%；

9）溫度量程：-20℃～+125℃；濕度量程：5%～99%RH。

四、功能特點

1）采用雙電源互投，一主一備方式確保供電高可靠性。

2）PLC控制單元采用西門子品牌，抗干擾能力強，運行可靠。

3）在自動控制模式失效的情況下可自動轉入手動控制模式。

4）可與電廠DCS、無人值守變電站主系統進行通訊及聯絡，以便把各種信號上行和下行通訊。

5）既可以按溫度和負載的開關量進行控制，也可以按溫度和負載的模擬量進行控制。

6）控制柜采用大屏幕液晶觸摸屏，人機界面友好，方便監視及操作。

7）柜內安裝溫濕度控制系統，加熱器加熱，風機除潮。

五、 訂貨須知

1）控制柜請注明落地安裝或者變壓器本體壁掛式安裝。

2）請?zhí)峁┳儔浩骼鋮s形式

3）請?zhí)峁├鋮s器組數

4）請?zhí)峁├鋮s風機個數及功率

5）強油循環型需提供油泵個數及功率

6）如需與遠方通訊請?zhí)峁┩ㄓ嵰?guī)約

7）如需精確控制請?zhí)峁囟群拓?fù)載的模擬量

8）特殊工況控制可按照用戶特殊要求進行加工制作
