一、概述

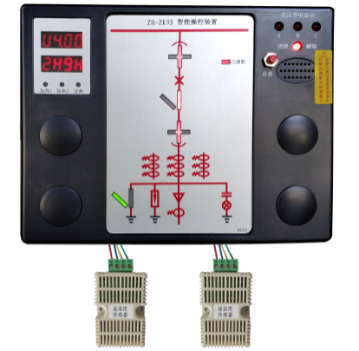

ZH-ZK9X系列產品是我公司自主研發并針對當前中壓系統開關柜技術發展而設計的一種新型的模塊化、智能型的操作測量顯示裝置。

該系列產品集回路模擬指示、帶電指示及閉鎖功能、溫濕度數字實時顯示（液晶/數顯）、自動加熱除濕控制、自動排風降溫控制、斷路器分合閘狀態指示、儲能、接地開關指示、手車位置指示、人體感應語音提示，智能防誤語音提示以及RS485通訊接口等功能于一體，可根據不同需要靈活選配。裝置以一體化布局簡易安裝于3～35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。該產品美化了面板結構，簡化了現場接線，提高了性能，實現遠程自動化管理，用戶選用時只要提供一次方案圖即可。

二、型號說明

三、裝置特點

1）裝置采用高集成度CPU，其內部集成了A/D轉換、通訊等模塊，具有精度高、抗干擾能力強、數據采集運算速度快等優點；

2） 高壓帶電指示燈采用高亮度發光二極管，使用壽命長，確保運行的穩定性；帶電閉鎖可防止誤入帶電間隔和發生誤操作，系統發生單相接地或缺相的異常情況下可保證閉鎖電壓不變，穩定運行，提高了可靠性能；

3） 溫濕度傳感器在采樣準確，運行可靠的基礎上，還具有獨立分析、判斷及處理的功能?？蓭?～2路加熱器和風扇，以滿足用戶對多處被測環境溫濕度的實時監測和自動控制；

4） 具有語音提示功能，可有效防止誤操作；

5） 具有人體感應探頭，送電時當工作人員在柜前停留，自動啟動液晶屏背光及語音提示，工作人員離開后，自動停止；

6） 具有RS485通訊功能，可將裝置的接地刀狀態、手車的工作位/實驗位（ 上/下隔離刀）、儲能狀態、斷路器狀態、溫濕度情況上傳至上位機，方便用戶查看；

7）可帶無線測溫功能，每臺設備可帶3、6、9、12個點；

8）該系列產品性能穩定、安裝方便，并具有良好的環境耐受能力與電磁兼容性，能夠長期可靠運行。

四、選型
